力士乐出品的 ABMAXX——模块化大型液压动力站 ABMAXX - 液压动力站的模块化系统

在创纪录的时间内实现模块化的大型动力站：您的液压工程设计从数周缩短至 5 天。

 产品目录

ABMAXX：在创纪录的时间内*通过模块化液压系统设计可实现大型动力站的创建*（实现用于大型动力站的模块化液压系统）

ABMAXX 是博世力士乐革命性的大型液压动力站模块化系统，可将工程设计时间从数周缩短至数天。您可以从100多个经过技术验证的模块中自由组合，打造专属解决方案，并借助这些预定义且经过技术测试的模块，使报价速度提升高达80%，订单处理速度提升60%。ABMAXX 代表着最高效率、最低总体拥有成本和全球可用性，并以最新技术为支撑，如变速驱动解决方案 Sytronix 和 CytroConnect 解决方案选项。

ABMAXX 一览

  • 定义： 一种用于模块化大型液压动力站的模块系统。
  • 开发者： 博世力士乐是首家采用这一理念的液压设备制造商。
  • 工程设计： 缩短至仅数日。
  • 采购： 报价速度提升80%，订单处理速度提升60%。
  • 效率： 借助Sytronix技术实现最高效率，最低的总体拥有成本（TCO）。
  • 技术规格： (储罐)*油箱*容积 2,000 至 18,000 升，压力最高可达 315 巴，流量为 345 至 3,200 升/分钟。

为什么选择 ABMAXX？您的具体优势。

采用力士乐ABMAXX模块化大型动力站，实现快速集成与可靠的规划

快速集成与规划可靠性

  • 快速可行性评估：
    借助预定义模块和完整的文档（零件清单、3D模型），可在约5天内完成可行性研究。
  • 设计风险低：
    经过技术验证的模块化解决方案可消除设计风险。
  • 全面的文档支持：
    提供所有必要的文档，例如液压原理图和3D模型。

借助力士乐ABMAXX模块化大型动力站，降低成本并优化总体拥有成本

降低成本并优化总体拥有成本

  • 初始投资成本低：
    得益于易于获取的标准组件以及经过优化的设计（基于多次设计审查和预先协商的价格）。
  • 低存储成本：
    得益于使用可快速获得的标准组件。
  • 降低运营成本：
    通过变速泵驱动（Sytronix 选件）可节省高达 80% 的能源。
  • 降低总体拥有成本：
    优化设计以及 myCRO 优化选项，可缩小（储罐）*油箱*尺寸。

采用力士乐ABMAXX模块化大型动力站，实现系统高可用性与便捷维护

系统可用性高且易于维护

  • 推荐组件：
    采用博世力士乐的标准/推荐组件，可确保最高可用性。
  • 便于维护的设计：
    模块化设计使组件易于接触，维护和更换快捷。
  • 备用功能：
    可选功能，用于提高可用性（例如，用于循环模块）。

力士乐ABMAXX模块化大型动力站：全球供应，标准统一

全球供应，标准统一

  • 全球本地化：
    提供适用于欧盟、美国、中国、印度和巴西的定制化组件。
  • 高品质原则：
    统一标准，确保全球高品质与优质服务。

ABMAXX 大型动力站:技术数据和模块

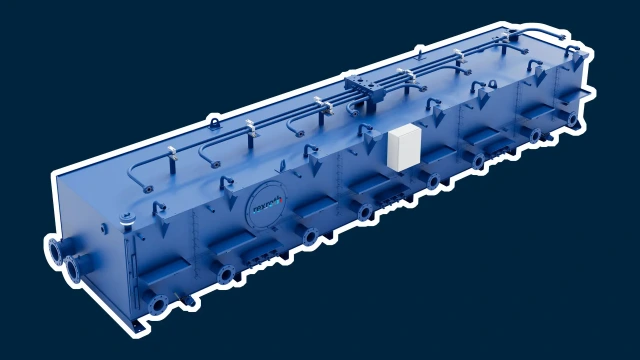

（储罐）*油箱*模块（MTU）

（储罐）*油箱*模块（MTU）

  • 容量型号：2,000 - 18,000 升
  • （储罐）*油箱*盖配有油槽，可在更换滤芯等操作时防止泄漏
  • （储罐）*油箱*内置双重回流过滤器（10微米，适用于4000升及以下容量）
  • 带*可目测液位的液位指示器和排油阀口供油液采样*（视镜和取样口的油位指示器）
  • 用于液位和温度监测的模拟传感器 4 至 20 mA
    （可连接 CytroConnect*解决方案*（Solutions） 进行预测性维护）
泵（体）模块 (MPB)

泵（体）模块 (MPB)

  • 提供4种型号，最大流量分别为200 l/min和450 l/min，额定压力分别为200 bar和315 bar
  • 可直接安装在（储罐）*油箱*上，并配备持续压力监测功能
  • 集成10微米压力过滤器
  • 提供用于更换滤芯的滴（水）*油*盘
  • 如有需要，可提供通过TÜV-DB认证的型号
  • P管路标准位置监控关闭（机械球阀）
  • P管路中集成止回阀
  • 泵的无压启动

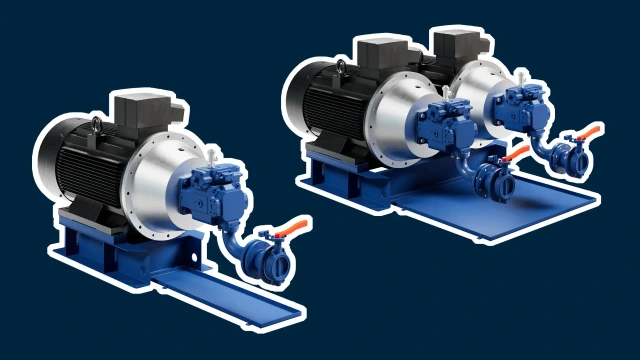

电机泵模块 (MPU)

电机泵模块（MPU）

  • 泵型号 A4（NG 71 至 NG 355）和 A10（NG 100 至 NG 180）
  • 电机功率范围 – 37 kW 至 315 kW – 电机电压 400/690 V – 50 Hz（具体组合取决于泵）
  • 所有型号均配备带集成滴(水)*油*盘的单框和双框结构
  • MPU 模块作为整体单元，配有匹配的吸（入）*油*弯管、补偿器和带位置监测功能的截止阀
  • 也可作为单个模块提供

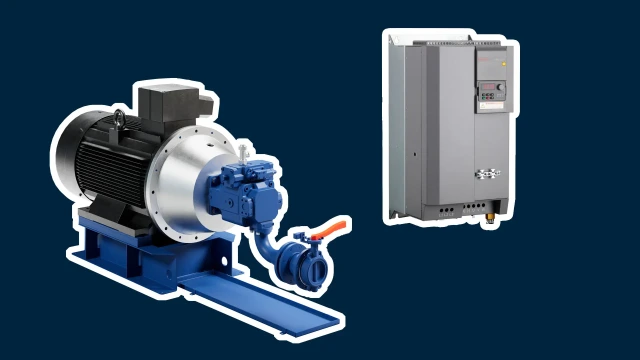

Sytronix 模块 (MSU)

Sytronix 模块 (MSU)

  • 泵 – A4VSO (NG 71 至 NG 250) 配有泵控制器 DR
  • 电机 – 55 kW 至 200 kW – 电机电压 400/690 V – 50 Hz
    （组合取决于泵）
  • 变频器 – EFC5610（75 kW 至 160 kW）
  • 带集成滴（水）*油*（板）*盘*的标准化机架
  • MSU 模块作为单元，配有匹配的吸（入）*油*弯头、补偿器和位置监控截止阀
  • 变频器的设计在每种情况下都比电机的性能等级高一个等级，即 110 kW 电机和 132 kW 变频器。不过，配备160 kW电机时，也可搭配160 kW变频器
  • 也可作为单个模块提供

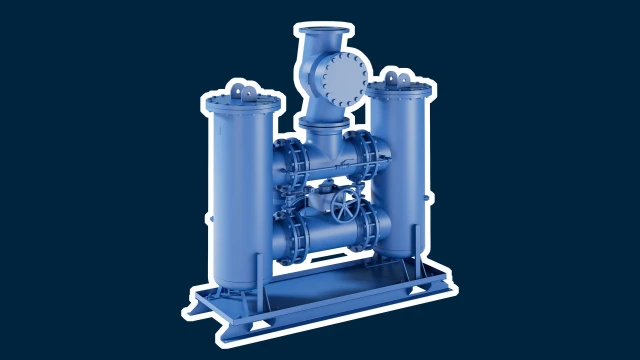

回（流）*油*过滤器模块 (MFU)

回（流）*油*过滤器模块 (MFU)

  • 过滤器型号 – 可切换双过滤器 – 10微米过滤精度
  • 带集成滴（水板）*油盘*的标准化框架
  • 提供用于排空（储液）*油箱*管路的排液球阀（需由客户自行连接）
  • 75%和100%堵塞指示器
  • 也可作为单个模块提供

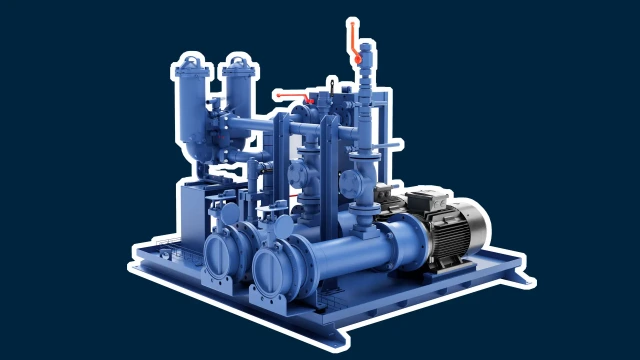

循环模块 (MCU)

循环模块（MCU）

  • 用于冷却和过滤的循环站
  • 配备不同冷却器型号的模块，功率最高可达510 kW
  • 配备第二台水泵的版本（第一台为备用）
  • 可选配无备用泵版本
  • 双滤芯，可切换，6微米
  • （螺栓连接式）板式换热器
  • 通过*螺纹连接式的*过滤器进行注水
  • 带挡泥板的电动水阀
  • 也可作为单模块提供

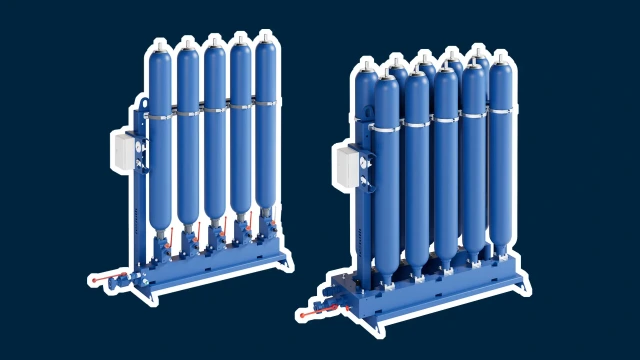

蓄能器模块 (MAU)

蓄能器模块 (MAU)

  • 50升压力蓄能器，带蓄能器安全块
  • 支持并联和单机安装的型号
  • 并联安装，配备6、8和10个*单元*（50升储存单元）*每个单元有50升的容积*
  • 电气和手动关闭/释放压力
  • 可用于每个蓄能器的单独熔断/释放块或作为整个蓄能器模块的总保护
  • 也可作为单模块提供

ABMAXX 智能液压系统

CytroConnect *解决方案*(Solutions)@ABMAXX：智能*联接*（连接）

CytroConnect *解决方案* （Solutions）@ABMAXX：
智能连接

ABMAXX 已为数字化未来做好了充分准备。借助 CytroConnect *解决方案*（Solutions），您可以监控液压动力站、分析数据并实施预测性维护。这使您能够监控运行状况、主动检测故障，并优化系统维护。

更多信息
更多信息
MyCRO 优化：智能缩减（容器）*油箱*尺寸

myCRO 优化方案：
智能缩减(储罐)*油箱“尺寸

博世力士乐开发了 myCRO 小型化方案，可显著缩减您的 ABMAXX 单元的（储罐）*油箱*容量（例如，1,500 升 myCRO 即可替代 3,000 升储罐）。这有助于节省成本并更有效地利用资源。

更多信息
更多信息

我们的模块化大型液压动力站ABMAXX的工作原理就是如此简单。

1.定义要求和配置模块：

告诉我们您的核心要求。我们的专家将从五个主要模块(MPU、MTU、MCU、MPB、MFU)中组装您的最佳单元。

联系我们

2.约5天内即可获得报价和3D模型：

您将收到一个完整的文件夹，其中包含固定价格、物料清单、液压原理图以及CAD数据，以便您将其无缝集成到工厂设计中。

3.快速交付和调试：

得益于遍布全球的生产基地和标准化组件，您将享受最短的交货周期以及现场顺畅的调试服务。

ABMAXX 模块化大型动力站常见问题

ABMAXX 模块化大型动力站的主要优势是什么？

ABMAXX 的主要优势在于能大幅节省时间。模块化设计将整个工程设计和报价阶段的时间从数周缩短至仅5个工作日左右。

该模块化大型动力站适用于哪些应用场景？

ABMAXX 非常适合用于压力机制造、重工业、塑料机械和船舶应用，同时也适用于现有工厂的快速现代化*提升（改造）*（改造（改装））。

博世力士乐如何确保快速交货？

凭借遍布全球的生产网络——包括位于欧洲（德国）、美国、中国、印度和巴西的本地制造基地——我们确保快速交付。

ABMAXX 大型动力站与其他动力站有何不同？

与耗时的客户定制产品不同，ABMAXX 提供模块化系统。这不仅能加快投标阶段的进程、减少工程设计工作，还能确保全球统一的质量标准并降低总体拥有成本。

哪些技术确保了大型 ABMAXX 动力站的高效运行？

ABMAXX采用Sytronix的变速驱动器等最新技术来节约能源。此外，通过myCRO优化，可以缩小（储罐）*油箱*的尺寸，从而节省成本和资源。

ABMAXX 大型动力站能否集成到现有系统中（（改装））*（改造）*？

是的，凭借其模块化设计以及支持 CytroConnect （连接）*联接*的功能，ABMAXX 非常适合用于现有液压系统的现代化（改造）*提升*和扩容。
